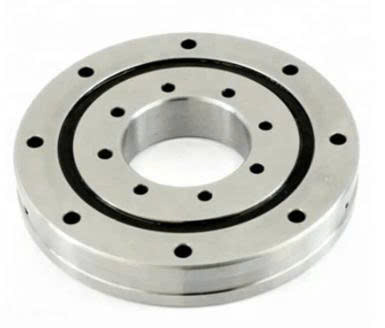

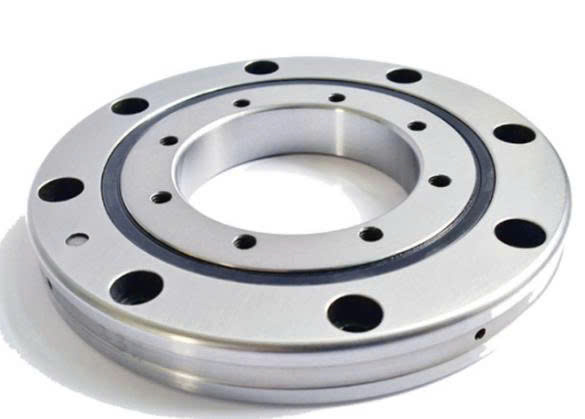

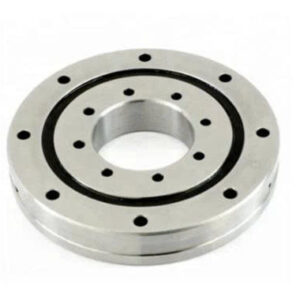

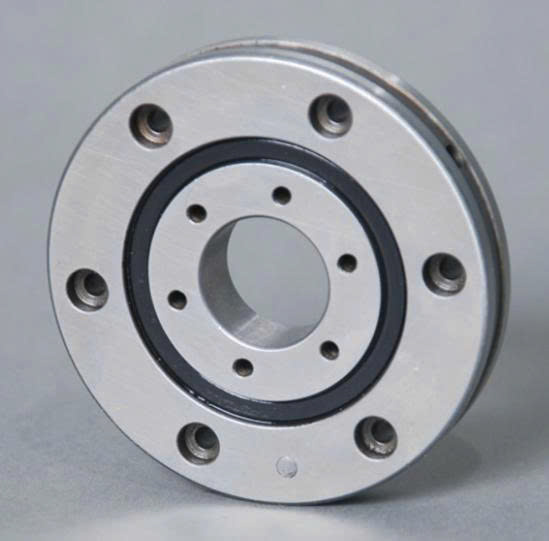

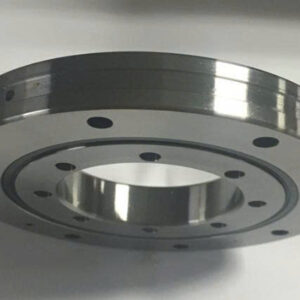

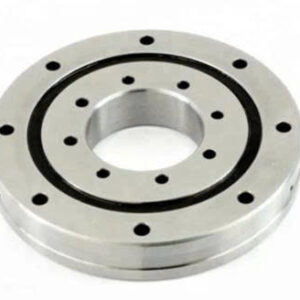

Vòng bi chéo RU124X

Đặc điểm của Vòng bi lăn chéo :

1. Đặc điểm cấu trúc: Vòng bi lăn chéo bao gồm các con lăn hình trụ được sắp xếp vuông góc với nhau trên bề mặt lăn rãnh chữ V 90°, được ngăn cách bởi các miếng đệm. Do đó, vòng bi lăn chéo có thể chịu được tải trọng theo nhiều hướng, bao gồm tải trọng hướng kính, hướng trục và mô-men xoắn. ​​Vòng trong và vòng ngoài được thu nhỏ, với các phiên bản siêu mỏng đạt đến giới hạn thu nhỏ. Chúng cũng sở hữu độ cứng và độ chính xác cao đạt cấp P4 và P2. Do đó, chúng phù hợp cho các khớp nối và bộ phận quay của robot công nghiệp, bàn quay trong trung tâm gia công, bộ phận quay của cánh tay robot, bàn quay chính xác, thiết bị y tế, máy tính, thiết bị sản xuất vi mạch và các thiết bị tương tự khác.

2. Độ chính xác quay: Các miếng đệm giữa các con lăn được sắp xếp vuông góc giúp ngăn ngừa hiện tượng nghiêng con lăn và ma sát lẫn nhau, giảm mô-men xoắn quay. Hơn nữa, so với việc sử dụng các giá đỡ tấm thép trước đây, hiện tượng tiếp xúc hoặc khóa con lăn ở một bên không xảy ra. Đồng thời, do vòng trong hoặc vòng ngoài là cấu trúc hai phần, khe hở ổ trục có thể điều chỉnh được, đạt được chuyển động quay có độ chính xác cao ngay cả khi chịu tải trước.

3. Đặc điểm: Vòng trong hoặc vòng ngoài phân đoạn, sau khi được lắp con lăn và miếng đệm, được cố định cùng với ổ trục con lăn chéo để tránh bị tách rời, do đó đơn giản hóa việc lắp đặt. Miếng đệm loại bỏ ma sát giữa các con lăn, ngăn ngừa trượt ngang con lăn và tạo ra mô-men xoắn quay ổn định. Do các con lăn được sắp xếp theo kiểu chéo, chỉ cần một bộ ổ trục con lăn chéo để chịu tải theo mọi hướng, tăng độ cứng lên gấp 3-4 lần so với các mẫu truyền thống.

Loại RU (Loại tích hợp vòng trong và vòng ngoài) :

Dòng sản phẩm này loại bỏ nhu cầu sử dụng bích cố định và đế đỡ nhờ các lỗ lắp được gia công sẵn. Hơn nữa, cấu trúc vòng trong và vòng ngoài tích hợp với đế lắp hầu như không ảnh hưởng đến hiệu suất, đảm bảo độ chính xác quay và mô-men xoắn ổn định. Phù hợp cho cả chuyển động quay của vòng ngoài và vòng trong.

Thông số kỹ thuật :
